Cómo elegir un derivador CATV: 2, 4 u 8 vías
Elegir el derivador direccional adecuado se reduce a dos números: cuántas salidas necesita y cuánta señal debe extraer cada salida. Si acierta con esos dos, lo demás es sencillo.
Empiece por el número de salidas
- Derivador de 2 vías: una entrada, dos puertos de derivación. Úselo para alimentar dos acometidas desde un mismo punto: un dúplex o dos tomas en un edificio pequeño.
- Derivador de 4 vías: cuatro puertos de derivación. El caballo de batalla para acometidas en MDU (edificios multivivienda) e instalaciones comerciales pequeñas.
- Derivador de 8 vías: ocho puertos de derivación. Para edificios más grandes o pedestales que atienden a varios abonados.
Más puertos no es mejor, solo es más. Un derivador de 8 vías en una acometida de dos abonados desperdicia presupuesto de señal y dinero. Ajuste el derivador al número real de acometidas.
Luego elija el valor de derivación (dB)
El valor de derivación indica cuánto se atenúa la señal en el puerto de derivación respecto a la línea de paso. Un derivador de 4 dB entrega la mayor parte de la señal al puerto de derivación; uno de 26 dB extrae muy poca.
Regla práctica: cuanto más cerca esté el abonado del derivador (cable de acometida corto), mayor debe ser el valor de derivación. Las acometidas largas necesitan valores más bajos para compensar la pérdida del cable.

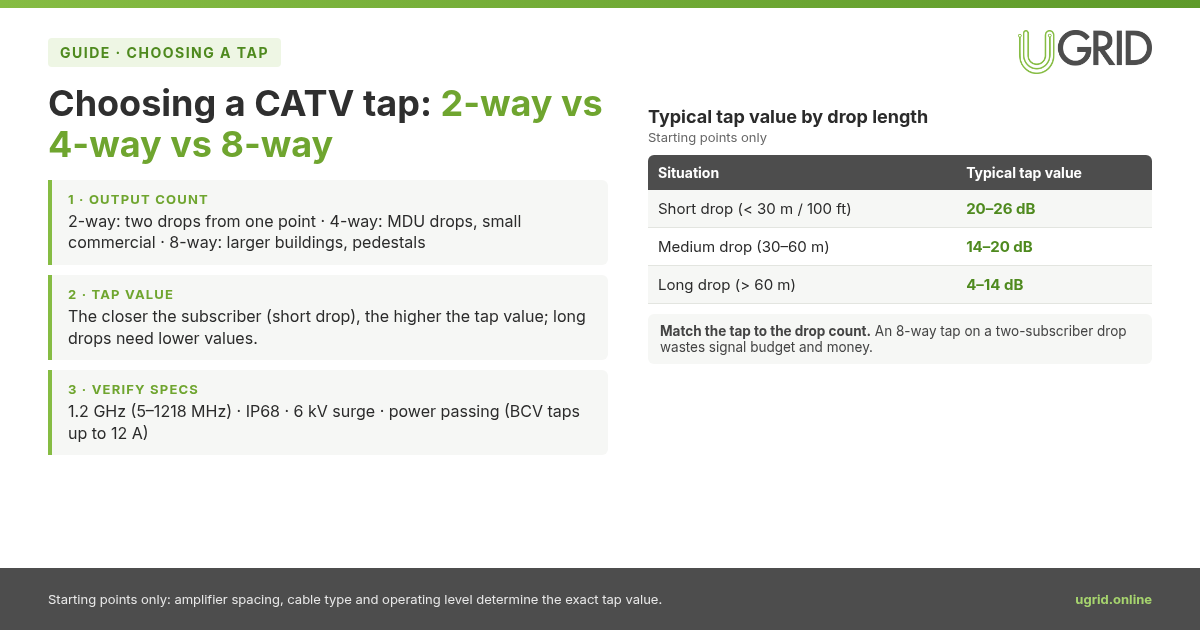

| Situación | Valor de derivación típico |
|---|---|
| Acometida corta (< 30 m / 100 ft) | 20–26 dB |
| Acometida media (30–60 m) | 14–20 dB |
| Acometida larga (> 60 m) | 4–14 dB |
Son puntos de partida. El diseño real de su red —separación de amplificadores, tipo de cable, nivel de operación— determina el valor exacto. Ante la duda, consulte a su ingeniero de sistemas, no a un vendedor.
Qué más importa
Rango de frecuencia. Si su planta opera o va a operar con DOCSIS 3.1, necesita componentes de 1,2 GHz (5–1218 MHz). Los derivadores antiguos de 1 GHz limitarán las portadoras OFDM por encima de 1002 MHz. Todos los derivadores UGRID de la serie BCV cubren 5–1218 MHz.
Pérdida de paso. La señal que atraviesa el derivador para seguir por la línea pierde un poco en cada derivador. Una menor pérdida de paso permite encadenar más derivadores antes de necesitar amplificación. Revise la hoja de datos: varía según el valor de derivación.
Paso de corriente. Si su red transporta 60/90 V CA para extensores de línea, el derivador debe dejarla pasar. Los derivadores UGRID BCV soportan hasta 12 A.
Aptitud para exterior. Los derivadores en pedestal y en cable mensajero están a la intemperie. Busque IP68 (estanco al polvo y al agua bajo presión) y un amplio rango de temperatura (de -40 °C a +60 °C cubre los climas de Norteamérica). La carcasa de fundición resiste la corrosión.
Protección contra sobretensiones. 6 kV (onda combinada IEEE) es el mínimo para planta exterior en zonas con tormentas eléctricas. No lo omita.
Interruptor de bypass. Los derivadores con bypass de CA/RF permiten retirar la placa frontal para mantenimiento sin cortar el servicio a los abonados aguas abajo. Vale la pena en cualquier derivador que vaya a mantener.
Errores comunes
- Comprar solo por precio. Un derivador 5 dólares más barato con 1 dB más de pérdida de paso puede costarle un amplificador aguas abajo. Haga las cuentas.
- Ignorar el retorno. El derivador debe pasar limpiamente 5–85 MHz para el canal ascendente. Revise la pérdida de retorno, no solo el sentido descendente.
- Mezclar planta de 1 GHz y 1,2 GHz. Un solo derivador antiguo en un segmento DOCSIS 3.1 crea un cuello de botella muy difícil de diagnosticar.
En resumen
Cuente sus acometidas, estime sus longitudes, elija el valor de derivación y verifique que las especificaciones (1,2 GHz, IP68, 6 kV, paso de corriente) coinciden con su planta. No es complicado: es aritmética y leer hojas de datos.
Los derivadores UGRID de la serie BCV están disponibles en 2, 4 y 8 vías, valores de 4–26 dB, 5–1218 MHz, IP68 y protección contra sobretensiones de 6 kV. Ver derivadores →
