Ingreso, fuga y blindaje RF en redes de cable de 1,2 GHz y 1,8 GHz

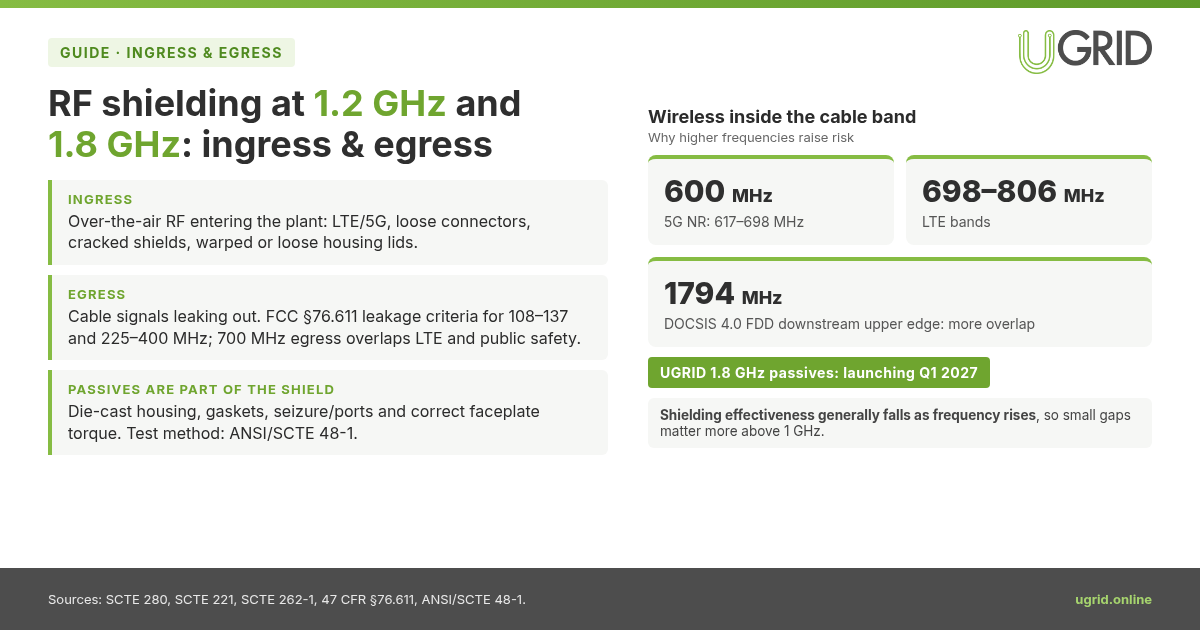

Infographic: ingress, egress and RF shielding in 1.2 GHz and 1.8 GHz cable networks

Todo operador HFC sabe que la red coaxial debería ser un sistema cerrado: las señales permanecen dentro del cable y las señales del aire permanecen fuera. A medida que las redes pasan de 1 GHz a 1,2 GHz (DOCSIS 3.1) y empiezan a planificar 1,8 GHz (espectro extendido DOCSIS 4.0), es más difícil mantener ese sistema cerrado. Una mayor parte de la banda descendente comparte frecuencias con las redes móviles, y pequeños defectos de blindaje que eran inofensivos a frecuencias más bajas empiezan a importar.

Este artículo explica por qué las frecuencias más altas aumentan el riesgo de ingreso (ingress) y fuga (egress), de dónde suelen venir los problemas, por qué el blindaje de los pasivos como derivadores, divisores y acopladores importa tanto como el del cable y los conectores, y qué pueden revisar los operadores en campo. (La línea propia de pasivos RF de 1,8 GHz de UGRID está prevista para el primer trimestre de 2027).

Por qué las frecuencias más altas aumentan el riesgo de ingreso y fuga

El ingreso es RF del aire que entra en la red de cable. La fuga (egress, fuga de señal) es la señal del cable que sale. SCTE 280 describe ambos como resultado de una integridad de blindaje degradada: si cualquier parte del blindaje de una red cerrada se ve comprometida, las señales pueden salir y las señales del aire pueden entrar [1].

Tres factores lo complican a 1,2 GHz y 1,8 GHz:

  1. Más espectro se superpone con servicios inalámbricos. LTE opera en bandas que incluyen 698–806 MHz, y 5G NR usa la banda de 600 MHz (617–698 MHz de bajada, 663–698 MHz de subida), todas dentro del espectro descendente que usan muchos operadores de cable [2]. CableLabs señala que DOCSIS y las redes móviles comparten grandes porciones de espectro, incluidas las bandas de 400, 600, 700, 800 y 900 MHz [3]. DOCSIS 4.0 FDD amplía el espectro descendente utilizable hasta 1794 MHz [4][5], por lo que aún más servicios inalámbricos quedan dentro de la banda de cable.
  2. El blindaje suele debilitarse al subir la frecuencia. Las mediciones de eficacia de blindaje normalmente disminuyen a medida que aumenta la frecuencia, porque los campos penetran más fácilmente las aberturas del blindaje [6]. Una pequeña abertura sin importancia a 550 MHz puede ser una fuga real a 1,2 GHz o 1,8 GHz.
  3. La mano de obra importa más por encima de 1 GHz. Los conectores flojos o mal instalados y las tapas y frentes de carcasa mal apretados «pueden ser problemáticos, especialmente por encima de 1 GHz», y un apriete excesivo o un orden incorrecto de los pernos puede deformar la carcasa y comprometer el blindaje RF [7].

OFDM también tiene una tolerancia limitada. Una publicación de CableLabs cita datos de campo de un operador en los que el ingreso LTE de las bandas 12 y 13 de bajada afectó a cerca del 25 % de los cable módems DOCSIS 3.1, con hasta un 40 % de las subportadoras OFDM afectadas [3].

Fuentes habituales de ingreso

  • Transmisores LTE y 5G. Torres y terminales en las bandas de 600/700/800 MHz. Para que haya interferencia deben coincidir dos cosas: el abonado usa la frecuencia que ocupa la señal inalámbrica y existe una vía de ingreso [8].
  • Conectores flojos, dañados o mal instalados. La vía de ingreso más citada en campo [1][8].
  • Blindajes agrietados, daños por roedores y cable dañado [1].
  • Tapas de carcasas de amplificadores y pasivos deformadas o flojas, incluidos frentes con par de apriete incorrecto [1][7].
  • Carcasas y puertos corroídos o con entrada de agua, que degradan el contacto metal con metal del que depende el blindaje.
  • Ruido de banda ancha, como el ruido de descargas en líneas eléctricas y el ruido impulsivo, sobre todo en el canal de subida [1].

Fuga y requisitos regulatorios

La fuga no es solo un problema de servicio. En Estados Unidos, los sistemas que transportan señales en las bandas de 108–137 MHz y 225–400 MHz deben cumplir los criterios básicos de fuga de señal de la FCC en 47 CFR §76.611: un índice de fuga acumulada (CLI) medido en tierra o una medición aérea que no supere 10 µV/m RMS a 450 m de altitud [9]. En tramos nuevos de red, ninguna fuga individual puede superar 20 µV/m a 3 m para señales analógicas, o 17,4 µV/m a 3 m para señales digitales [9]. Los operadores presentan los resultados en el formulario FCC 320; la frecuencia de prueba debe estar en la banda aeronáutica de 108–137 MHz o correlacionarse con ella [10].

La fuga a frecuencias más altas también importa: la fuga en la banda de 700 MHz se superpone tanto con LTE comercial como con asignaciones de seguridad pública [11]. Una fuga que solo aparece en una portadora de 700 MHz sigue siendo una fuga.

Por qué importa la eficacia de blindaje de los pasivos

Las conversaciones sobre fugas suelen centrarse en el cable de acometida y los conectores F, pero cada derivador, divisor, acoplador e insertor de potencia de la red troncal forma parte del mismo blindaje. SCTE publica un método de prueba específico para medir la eficacia de blindaje de dispositivos pasivos y activos en una celda GTEM (ANSI/SCTE 48-1) [12], junto con un procedimiento separado para cable coaxial y conectores (SCTE 48-3) [13].

Lo que importa en un pasivo:

  • Carcasa. Una carcasa sólida de fundición a presión con un sellado adecuado da al blindaje un recinto metálico continuo. La unión entre el frente y la carcasa es la junta crítica.
  • Juntas. Las juntas de estanqueidad y RF mantienen sellada la unión frente al agua y la RF. Una junta aplastada, dañada o ausente es a la vez vía de corrosión y de fuga.
  • Diseño de puertos y sujeción (seizure). El mecanismo de sujeción del conductor central y el diseño de los puertos afectan tanto al rendimiento RF como a la continuidad del blindaje. Los mecanismos de sujeción antiguos también pueden limitar el ancho de banda útil del dispositivo [7].
  • Pérdida de retorno en toda la banda. Una mala adaptación en la parte alta de la banda genera reflexiones; la hoja de datos debe mostrar la pérdida de retorno hasta la frecuencia más alta de la red.
  • Instalación correcta. Apriete los pernos del frente al par indicado por el fabricante y en el orden recomendado, y use conectores aptos para el rango de frecuencias de la red [7].

Lista de verificación práctica para operadores

  1. Inventarie sus pasivos y conectores. Todo lo que no esté especificado para la frecuencia máxima de su red (1218 MHz hoy, 1794 MHz para DOCSIS 4.0 FDD) es candidato a reemplazo.
  2. Pida datos de blindaje a los proveedores. Solicite cifras de eficacia de blindaje y cómo se midieron (p. ej., ANSI/SCTE 48-1 para pasivos [12]).
  3. Mida fugas en las bandas LTE/5G, no solo en la banda aeronáutica. Las recomendaciones del sector aconsejan probar las redes de acometida y domésticas en busca de ingreso y fuga en las bandas LTE [8].
  4. Mantenga el monitoreo periódico de CLI/fugas y el cumplimiento del formulario 320 cuando corresponda [9][10].
  5. Inspeccione juntas y carcasas cada vez que abra un frente. Sustituya las juntas gastadas y revise la corrosión.
  6. Apriete correctamente. Siga los pares de apriete y el orden de pernos del fabricante para frentes y tapas [7].
  7. Arregle primero los conectores. Los conectores flojos o mal instalados siguen siendo la vía de ingreso más común [1][8].
  8. Verifique después del trabajo. Compruebe el MER y el rendimiento OFDM en el módem tras cambiar componentes.

Cómo responden los productos UGRID

Los pasivos exteriores UGRID serie BCV están diseñados para redes de 1,2 GHz. Según las páginas de producto y hojas de datos de UGRID:

  • Rango de frecuencias: 5–1218 MHz, compatible con DOCSIS 3.1 / OFDM, 75 Ω, en todos los productos de la serie BCV.
  • Carcasa: fundición a presión impermeable IP68, clasificada 15 PSI / IP68 en la hoja de datos, de −40 °C a +60 °C.
  • Protección contra sobretensiones: 6 kV (onda combinada de 6 kV, 3 kA, conforme a IEEE).
  • Modulación de zumbido: >60 dB (mínimo de la hoja de datos).
  • Pérdida de retorno especificada hasta 1218 MHz. Por ejemplo, los divisores BCVSP2 y BCVSP3 y los acopladores BCVDC08/BCVDC12 especifican una pérdida de retorno mínima de 14 dB en la banda de 1006–1218 MHz y de 16–18 dB en frecuencias más bajas.
  • Derivadores con interruptor de bypass AC/RF, para retirar el frente sin interrumpir el servicio aguas abajo.

Productos: derivadores de 2, 4 y 8 salidas; divisores de 2 y 3 salidas; acopladores direccionales (8 y 12 dB); e insertores de potencia (15 A y 20 A). Las hojas de datos están enlazadas en cada página de producto.

Nota sobre 1,8 GHz: los productos actuales de la serie BCV de UGRID están especificados para 5–1218 MHz. La línea de pasivos RF de 1,8 GHz de UGRID está prevista para el primer trimestre de 2027. Para recibir un aviso en el lanzamiento o hablar de un proyecto de 1,8 GHz, contáctenos o solicite una cotización.

Preguntas frecuentes

¿Cuál es la diferencia entre ingreso y fuga? El ingreso es RF del aire que entra en la red de cable; la fuga es la señal del cable que escapa al aire. Ambos ocurren donde la integridad del blindaje está degradada [1].

¿Qué bandas inalámbricas se superponen con el espectro del cable? Por ejemplo, LTE en 698–806 MHz y 5G NR en la banda de 600 MHz (617–698 MHz) [2]. CableLabs menciona superposición en las bandas de 400, 600, 700, 800 y 900 MHz [3]. Ampliar la red hasta 1794 MHz con DOCSIS 4.0 FDD aumenta aún más la superposición [4].

¿Por qué se monitorean las fugas en la banda de 108–137 MHz? Es la banda aeronáutica VHF. Las normas de la FCC (47 CFR §76.611) fijan criterios de fuga para los sistemas de cable que operan en 108–137 MHz y 225–400 MHz para proteger las comunicaciones y la navegación aérea [9][10].

¿De verdad fugan los pasivos, o solo los conectores y el cable? Cualquier parte del blindaje puede fugar, incluidas las carcasas de los pasivos y las tapas y frentes deformados o flojos [1][7]. Por eso SCTE tiene una prueba de eficacia de blindaje específica para dispositivos pasivos y activos [12].

¿Están los productos UGRID listos para 1,8 GHz? Los productos actuales de la serie BCV de UGRID están especificados para 5–1218 MHz, para redes DOCSIS 3.1 / 1,2 GHz. La línea de pasivos RF de 1,8 GHz de UGRID está prevista para el primer trimestre de 2027; contáctenos o solicite una cotización para recibir un aviso o hablar de su proyecto.

Actualice su red de 1,2 GHz con confianza

Los derivadores, divisores, acopladores e insertores de potencia UGRID serie BCV combinan rendimiento de 5–1218 MHz, carcasas de fundición IP68 y protección contra sobretensiones de 6 kV. Vea todos los productos o solicite una cotización para precios por volumen y apoyo en proyectos. ¿Planifica 1,8 GHz? Los pasivos RF de 1,8 GHz de UGRID están previstos para el primer trimestre de 2027. Pídanos que le avisemos.
