Un importante operador de cable (MSO) de Taiwán instaló ecualizadores inversos (IEQ) enchufables de 3 dB en derivadores UGRID serie YLA de valor alto 8T23, 4T23 y 8T17 (no en 4T11, que ya tenía inclinación descendente), y redujo la inclinación ascendente excesiva en redes de tramos cortos y muy ramificadas.
El problema: inclinación ascendente excesiva en redes cortas y muy ramificadas
El cable coaxial pierde más señal en las frecuencias altas que en las bajas, por lo que nodos y amplificadores se ajustan con inclinación ascendente (más nivel en la parte alta de la banda) para compensar tramos largos de cable. En redes DOCSIS 3.1 ampliadas a 1,2 GHz (5–1218 MHz), la banda es más amplia y la inclinación pesa más en la parte alta del espectro.
Cuando los nodos están cerca de los derivadores y la señal se divide muchas veces, no hay cable suficiente para absorber esa inclinación ascendente. Los derivadores al inicio del tramo, normalmente los de valor alto, entregan entonces a las acometidas una señal con inclinación ascendente excesiva.
Cómo ayuda un ecualizador inverso enchufable
Un ecualizador inverso directo añade más pérdida en las frecuencias altas que en las bajas en los puertos del derivador, con un efecto mínimo sobre la pérdida de derivación de retorno. La hoja técnica YLA lo recomienda para derivadores con niveles de RF directos altos e inclinación ascendente significativa, normalmente los más cercanos a nodos y amplificadores. Instalar IEQ en esos derivadores reduce la inclinación en los puertos sin añadir ecualizadores independientes al tramo.
Dónde los aplica el operador
Según UGRID, el operador instaló principalmente IEQ de 3 dB en los derivadores de valor alto 8T23, 4T23 y 8T17 (no en 4T11, que ya tenía inclinación descendente), en redes con distancias cortas entre nodo y derivador y muchas derivaciones.
Especificaciones de la serie YLA (según la hoja técnica de UGRID)
- Modelos: derivadores YLA-2T (2 salidas), YLA-4T (4 salidas) y YLA-8T (8 salidas) para DOCSIS 3.1 / OFDM, 5–1218 MHz, IP68, protección contra sobretensiones de hasta 6 kV, interruptor de bypass AC/RF y paso de corriente de 10 A.
- Pérdida de derivación nominal: 8T23 23 dB, 4T23 23 dB, 8T17 17,5 dB, 4T11 11,5 dB (tolerancia ±1,0 dB en 5–862 MHz, ±1,2 dB en 863–1218 MHz).
- Pérdida de inserción máxima (5–65 / 471–600 / 863–1002 / 1003–1218 MHz): 8T23 1,1 / 1,4 / 1,8 / 2,2 dB; 4T23 0,8 / 1,2 / 1,6 / 2,0 dB; 8T17 2,0 / 2,2 / 3,2 / 3,5 dB; 4T11 3,6 / 4,8 / 4,9 / 5,3 dB.
- Ecualizadores inversos enchufables (1,2 GHz, serie TCS): 3, 6 y 9 dB. El IEQ de 3 dB añade 0,1 dB a 85 MHz, 1,2 dB a 550 MHz, 2,3 dB a 1000 MHz y 3,2 dB a 1218 MHz (pendiente −3,1 dB, 5–1218 MHz). También hay ecualizadores directos enchufables (serie TEQ) para derivadores cerca del final de línea.

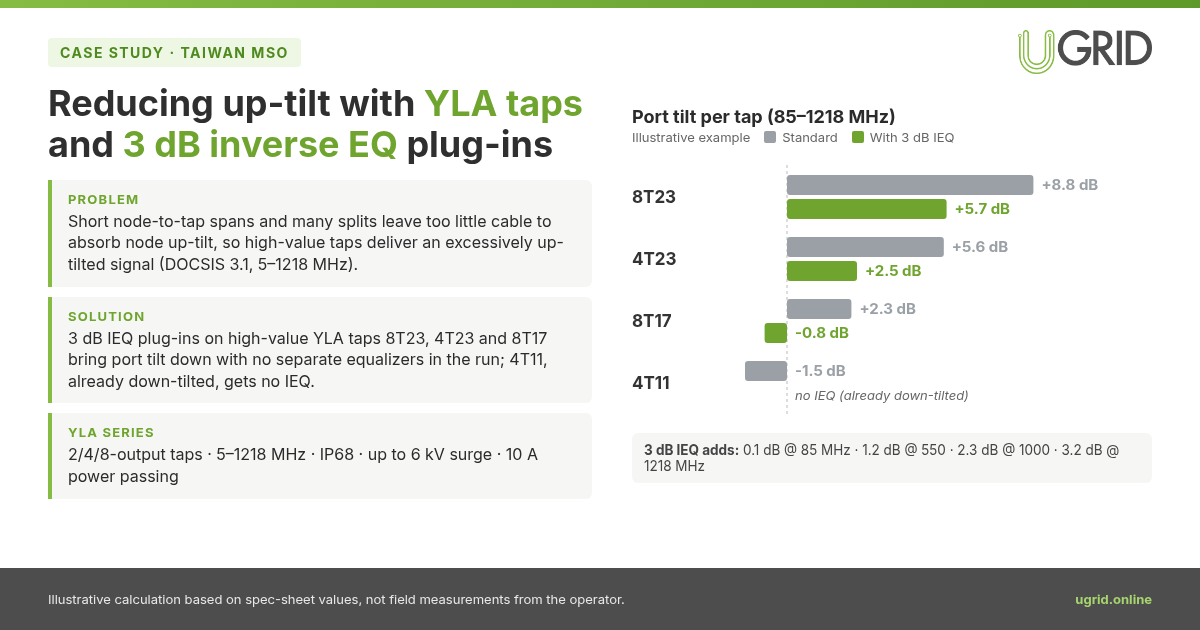

Antes y después: ejemplo ilustrativo
Cálculo ilustrativo basado en valores de la hoja técnica; no son mediciones de campo del operador.
Supuestos: salida del nodo de 40 dBmV a 85 MHz, que sube linealmente a 52 dBmV a 1218 MHz (inclinación ascendente de 12 dB); cable troncal CommScope P3 500 JCA (especificación 5302002) con 0,68 / 1,82 / 2,52 / 2,84 dB por 100 ft a 85 / 550 / 1000 / 1218 MHz; tramos de 150, 100, 100 y 100 ft antes de cada derivador; pérdida de derivación nominal y pérdida de inserción máxima de la hoja YLA. «Estándar» = sin EQ. «Con IEQ» = IEQ de 3 dB en 8T23, 4T23 y 8T17. No se consideran conectores, temperatura ni otras pérdidas pasivas.
| Derivador | Cable previo (ft) | Estándar 85 MHz (dBmV) | Estándar 1218 MHz (dBmV) | Inclinación estándar (dB) | Con IEQ 85 MHz (dBmV) | Con IEQ 1218 MHz (dBmV) | Inclinación con IEQ (dB) |
|---|---|---|---|---|---|---|---|
| 8T23 | 150 | 16,0 | 24,7 | 8,8 | 15,9 | 21,5 | 5,7 |
| 4T23 | 100 | 14,1 | 19,7 | 5,6 | 14,0 | 16,5 | 2,5 |
| 8T17 | 100 | 18,0 | 20,4 | 2,3 | 17,9 | 17,2 | −0,8 |
| 4T11 | 100 | 21,5 | 20,0 | −1,5 | 21,5 | 20,0 | −1,5 |
En este ejemplo, el IEQ de 3 dB reduce la inclinación del puerto de +8,8 a +5,7 dB en 8T23, de +5,6 a +2,5 dB en 4T23 y de +2,3 a −0,8 dB en 8T17. En el último derivador (4T11), el cable ya ha absorbido la inclinación ascendente y el puerto tiene una ligera inclinación descendente (−1,5 dB); un IEQ de 3 dB la aumentaría a −4,6 dB, por lo que 4T11 se muestra sin EQ. En una red real, la necesidad de IEQ en cada derivador depende de la inclinación medida en ese punto.
Cálculo ilustrativo basado en valores de la hoja técnica; no son mediciones de campo del operador.
Disponibilidad de la serie YLA
Los derivadores serie YLA y los IEQ enchufables son distintos de los derivadores estándar de la serie BCV de nuestra tienda en línea y no están disponibles actualmente en línea. Para consultar disponibilidad, valores, ecualizadores o un proyecto, escriba a info@ugridnet.com o solicite una cotización.
