Derivador, divisor o acoplador: ¿cuál es la diferencia?
Estos tres se confunden constantemente, incluso entre personas con años en la industria. Aquí está la respuesta directa.
La versión corta
- Divisor: reparte la señal por igual (o casi) entre todas las salidas. No tiene camino de paso: es el final de esa rama.
- Derivador (derivador direccional): extrae una cantidad pequeña y controlada de señal de la línea principal para las acometidas locales. La mayor parte de la señal sigue hacia el siguiente derivador aguas abajo.
- Acoplador (acoplador direccional): como un derivador, pero normalmente se usa para muestrear o alimentar una pequeña cantidad de señal hacia un camino lateral, a menudo para monitoreo o para alimentar una rama de bajo nivel.
Divisores: reparto igual
Un divisor de 2 vías toma la entrada y entrega dos salidas, cada una unos 3,5–4 dB por debajo de la entrada (3 dB por la división más ~0,5–1 dB de pérdida de inserción). Uno de 4 vías queda ~7–8 dB por debajo en cada puerto.
Cuándo usarlo: al final de una acometida, dentro de una vivienda o en el cuarto técnico de un MDU, donde hay que alimentar varias tomas desde una línea entrante y no hay planta aguas abajo.
Cuándo NO usarlo: en la línea de distribución de la planta exterior. Un divisor elimina la señal de paso: no se pueden encadenar a lo largo de una calle.
Derivadores: extracción controlada
Un derivador tiene tres tipos de puertos: entrada, salida (paso) y puertos de derivación. El camino de paso pierde muy poco (normalmente 0,5–2 dB según el valor de derivación). Los puertos de derivación atenúan la señal según el valor nominal (4 dB, 8 dB, 11 dB... hasta 26 dB).
Esta es la diferencia clave: un derivador deja que la señal principal continúe. Los derivadores se montan en serie a lo largo de una línea de distribución, y cada uno extrae solo la señal necesaria para sus abonados locales.
Cuándo usarlo: en cualquier punto de la planta de distribución donde la línea continúa más allá del punto de extracción. Cable mensajero, pedestal, montante de MDU: si hay un "siguiente" derivador aguas abajo, necesita un derivador, no un divisor.
Acopladores: el especialista
Un acoplador direccional es funcionalmente similar a un derivador: tiene un camino de paso y un puerto acoplado. La diferencia está sobre todo en la aplicación y en los valores de acoplamiento típicos.
Los acopladores se usan habitualmente para:
- Muestreo de señal para monitoreo o puntos de prueba
- Alimentar una rama de baja potencia donde se necesita un aislamiento importante entre caminos
- Combinar señales en algunas aplicaciones de cabecera
En la planta exterior CATV, algunos fabricantes usan "acoplador" y "derivador" indistintamente, lo que aumenta la confusión. La serie UGRID BCVDC, por ejemplo, son acopladores direccionales diseñados para distribución: funcionan como derivadores con valores de acoplamiento específicos (8 dB, 12 dB).
Regla práctica: si la hoja de datos muestra un puerto de paso de baja pérdida y un puerto acoplado/de derivación con un valor nominal en dB, cumple la misma función que un derivador. No se fije en el nombre: lea las especificaciones.

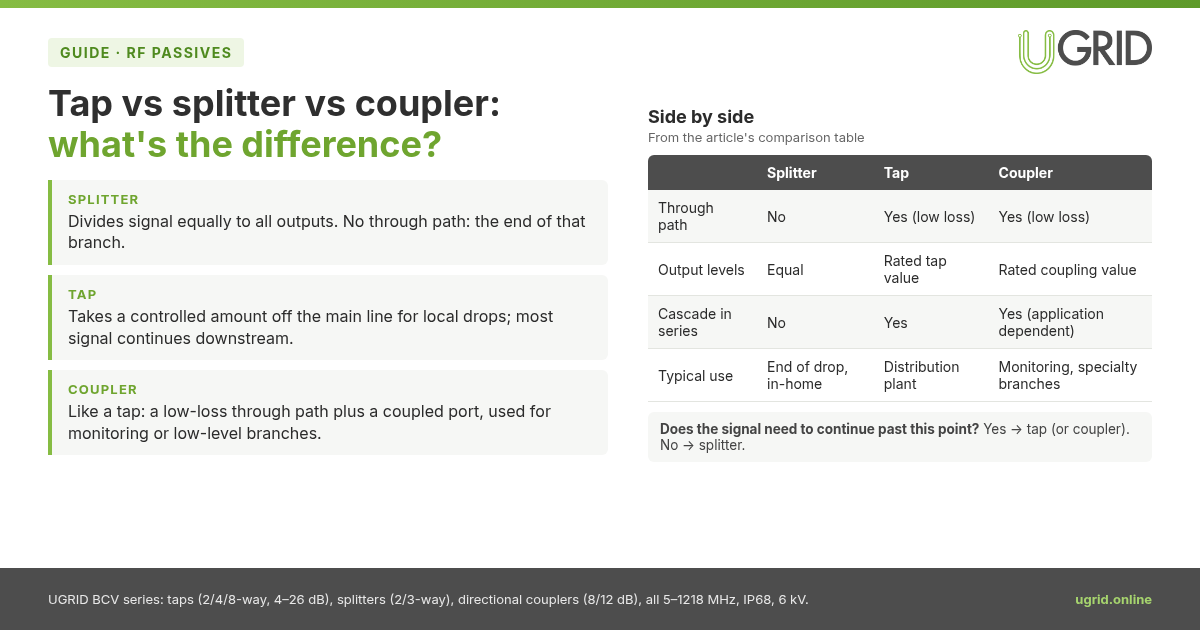

Comparación
| Divisor | Derivador | Acoplador | |
|---|---|---|---|
| Camino de paso | No | Sí (baja pérdida) | Sí (baja pérdida) |
| Niveles de salida | Iguales | Valor de derivación nominal | Valor de acoplamiento nominal |
| Encadenable en serie | No | Sí | Sí (según la aplicación) |
| Uso típico | Final de acometida, interior | Planta de distribución | Monitoreo, ramas especiales |
El error que hay que evitar
Usar un divisor donde se necesita un derivador. Pasa cuando alguien ve "2 vías" y toma lo que haya en el camión. Un divisor de 2 vías en una línea de distribución no solo degrada la señal: termina esa rama. Todo lo que está aguas abajo se queda sin servicio.
Si tiene dudas, pregúntese: ¿la señal debe continuar más allá de este punto? Sí → derivador (o acoplador). No → divisor.
La serie UGRID BCV incluye derivadores (2/4/8 vías, 4–26 dB), divisores (2/3 vías) y acopladores direccionales (8/12 dB), todos de 5–1218 MHz, IP68 y 6 kV. Ver todos los productos →
